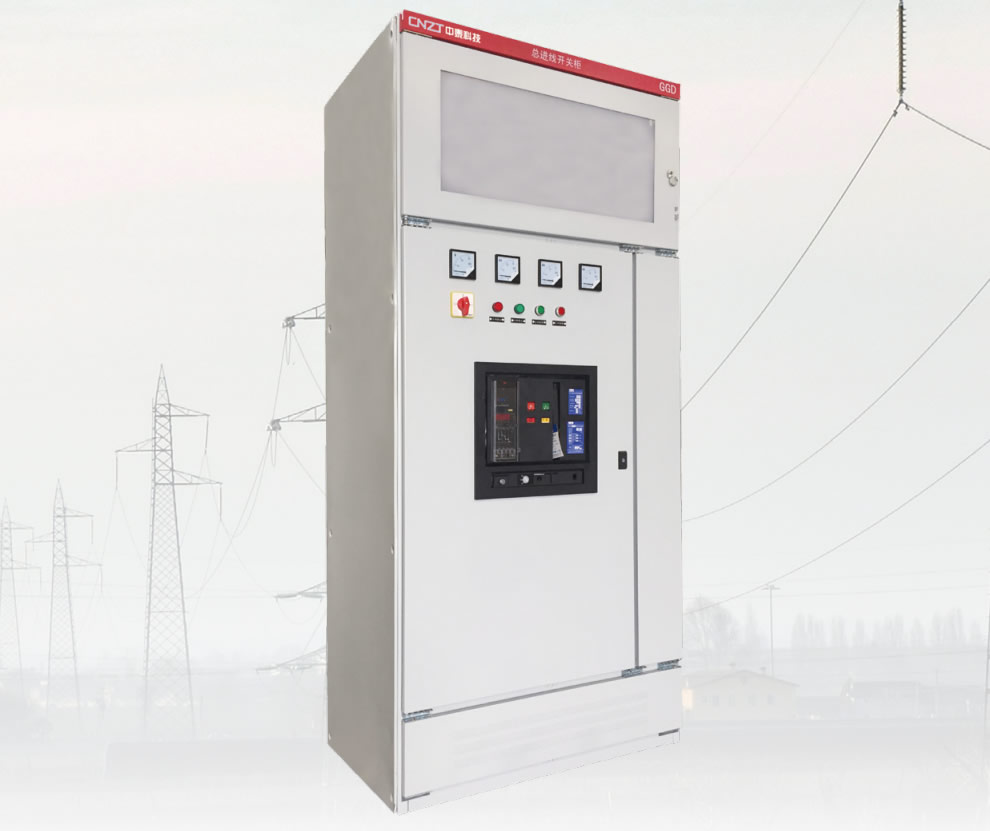

GGD 交流低壓配電柜


概述

GGD系列交流低壓配電柜適用于發電廠、變電所、工礦企業等電力用戶作為 AC50Hz,額定工作電壓400V,額定電流至3150A的配電系統中作為動力、照明 及配電設備的電能轉換,分配與控制用。該成套設備產品分斷能力高,額定短時 耐受電流至50kA。線路方案靈活、組合方便、實用性強、結構新穎特點,是中國 組裝式固定面板開關柜代表性產品。 本

電氣產品已獲得中國國家強制性產品認證證書。

產品符合GB/T7251.12-2013《低壓成套開關設備和控制設備第1部分:型式 試驗和部分型式試驗成套設備》、IEC60439-1等標準的要求。

正常使用環境

● 環境溫度:-5℃~+40℃,24h內的平均溫度不高于+35℃。

● 海拔高度:不高于2000m。

● 相對濕度:在最高溫度+40℃時不超過50%,在較低溫度時允許有較大相對濕度(例如在+20℃時為90%),應考慮由于溫度的變化可能偶然產生凝露的影響。

● 設備安裝時與垂直面的傾斜度不超過5°。

● 設備應安裝在無劇烈振動和沖擊的地方,以及不易使電器元件和材料受到腐蝕的場所。

● 用戶有特殊要求可與本公司技術工程師協商解決。

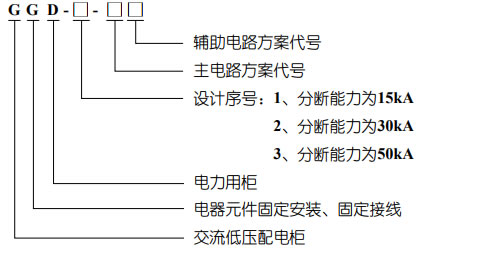

型號含義



技術參數

主要電氣參數

型號

額定電壓 (V)

額定電流 (A)

額定重短路 開斷電流 (kA)

額定短路耐受電流 (1s)(kA)

額定峰值 耐受電流 (kA)

15

15

30

GGD1

400

100

630(600)

400

GGD2

400

1600(1500)

30

30

63

1000

630(600)

GGD3

400

3150

50

50

105

2500

2000



主電路方案

GGD系列設計了133個方案,共310個規格,其中:GGD1系列49個方案,123個規格;GGD2系列53個方案,107個規格; GGD3系列27個方案,68個規格;GGJ1/GGJ系列24個方案,12個規格。



輔助電路方案

輔助電路方案設計分成供用電方案和發電廠方案兩部份。



主母線

1、GGD1、GGD2采用單母排鋁線(也可采用單母排銅母線),GGD3 采用雙母排銅線,表面采用抗氧化工藝(亦可采用搪鍍錫工藝)。

2、水平母選用



額定電流 (A)

銅母線規格 (mm)

400

40x4

630(600)A

50x5

1250

60x10

1600

80x10

2000

2x(60x10)

2500

2x(80x10)

3150

2x(100x10)



3、中性接地母線選用

相導線截面積 (mm2)

PE(N) 線截面積 (mm2)

500-720

40x4

1200

50x5

>1200

60x10



元器件選擇

主要采用國內成熟產品(國家強制淘汰產品除外)如DW15、DW17、DW45、 CW1、DZ20、CM1、CJX2、JR36、JR20及HD13BX、HS13BX等,采購方便、 成本較低、技術成熟。



結構特點

1、GGD型交流低壓配電柜柜體采用通用柜形式,采用G型材組裝,整個柜體由 中泰鈑金車間自行生產,從而保證了柜體的精度、強度和品質。柜體的零部件按 模數20mm安裝孔進行設計,通用系數高。極大地提高了工作效益,為確保保質 保量按時給用戶供貨提供了保證。 2、

GGD型柜體在設計時充分地考慮了運行中散熱問題,設計成上下兩端散熱槽 孔,而形成空氣對流方式,散熱性能可靠安全。 3

、GGD型柜按照現代工藝產品設計理念采用黃金分割法,確保柜形美觀大方。

4 、柜門用轉軸式活動鉸鏈與柜架相連,安裝檢修均很便利。

5、柜體表面采用高電壓靜電噴塑工藝,附著力強,整體呈亞光色調。

6、柜體防護等級為IP30,可根據用戶需求制造IP20~IP40之間的產品。

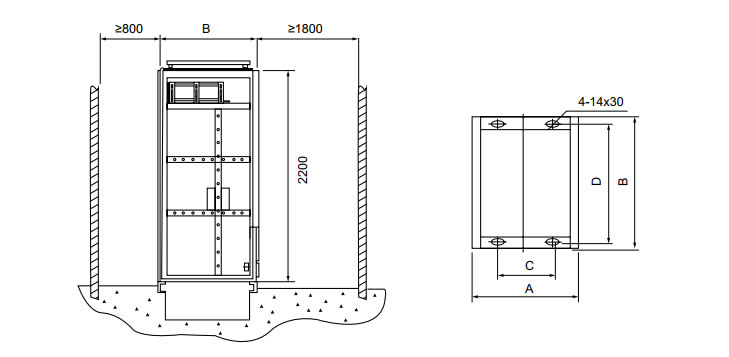

外形安裝尺寸圖





產品外形代號

A

B

C

D

備注

06

600

600

450

550



06A

600

800

450

750



08

800

600

650

550



08A

800

800

650

750



10

1000

600

850

550



10A

1000

800

850

750



12

1200

800

1050

750





安裝與使用

1、產品到達收貨地點后,應會(huì )同生產廠家技術人員,用戶代表及供電部門專家一起
進行檢查。
a、是否存在由于運輸問題而造成產品損傷/損壞。
b、隨機清單是否齊全完備(如裝箱清單;例行檢驗記錄、確認檢驗記錄、運行檢查記
錄、產品質量合格證、產品說明書、制造規范書、開孔圖、二次線接線圖、相關用戶
更改記錄、柜門鑰匙/操作手柄,以及訂貨合同中規定的備件等)。
2、產品安裝拼柜,基礎槽鋼和螺栓由用戶自備,主母線搭接面要進行壓花工藝并要
涂上接頭處導電膏,再按力矩儀將螺栓固定,并用φ0.01塞尺進行檢驗。
3、投入運行前檢查
a、按照接線圖及制造規范書檢查電氣產品是否符合訂貨合同要求及是否正確
b、母線連接是否牢固及符合成套制造工藝;
c、手動/電動操作,操作機構是否靈活,聯鎖是否可靠:
d、主接地是否可靠連續,接地電阻<0.1Ω;
e、絕緣電阻≥5MΩ,干式常溫狀態。



訂貨須知

1、產品全型號, (包括主電路方案號和輔助電路方案號)
2、主電路系統組合順序圖;
3、柜體平面布置圖;
4、輔助電路電氣原理圖;
5、柜內元器件清單;
6、電路中電壓、電流、時間等整定參數;
7、與正常使用條件不相符的特殊要求。
