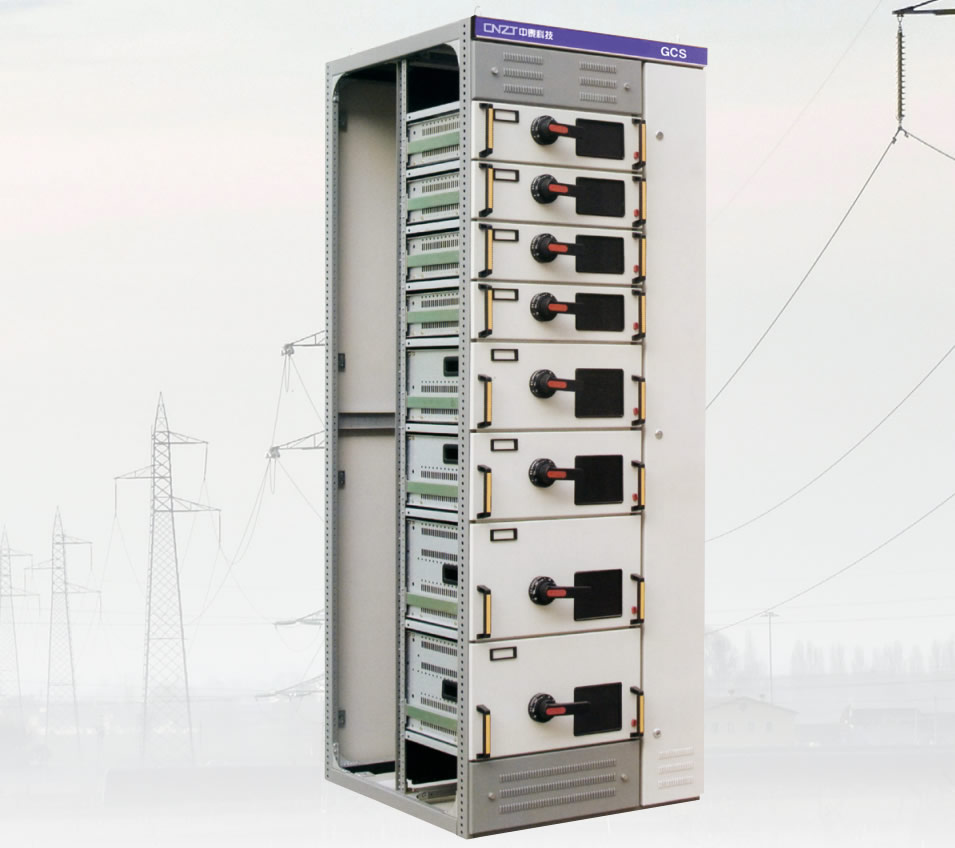

概述 GCS系列低壓抽出式成套開關設備(以下簡稱“開關設備”)是我公司為滿足廣大設計單位和電力用戶的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關設備。該產品目前已被電力用戶廣泛選用。 本電氣產品已獲得中國國家強制性產品認證證書。 開關設備適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等率為50Hz、額定工作電壓為400V/660V,額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。開關設備的基本形式。 產品符合GB/T7251.12-2013《低壓成套開關設備和控制設備第1部分:型式試驗和部分型式試驗成套設備》、JB/T9661《低壓抽出式開關設備》、IEC60439-1等標準的要求。 |
|

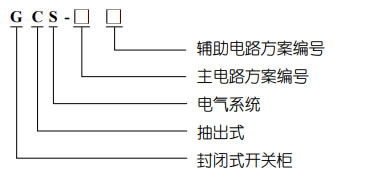

型號含義
正常使用環境 ● 周?chē)諝鉁囟龋?5℃~+40℃,日平均溫度不得高于+35℃,需根據實際情況降容運行。 ● 海拔高度:2000m及以下。 ● 相對濕度:在溫度為+40℃時不超過50%,在較低溫度時允許有較大相對濕度 ● (例如在+20℃時為90%),應考慮由于溫度的變化可能偶然產生凝露的影響。 ● 安裝傾斜度不超過5°,且整組柜列相對平整。 ● 開關設備應安裝在無劇烈振動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。 注:用戶有特殊要求時,可以與本公司協商解決。 |
名稱 |
單位 |
數據 |
|
主電路額定電壓 |
V |
400、660 |
|
額定頻率 |
Hz |
50 |
|
額定絕緣電壓 |
V |
690(1000) |
|
額定電流 |
A |
水平母線≤4000;垂直母線1000 |
|
母線額定短時耐受電流 |
kA/1s |
50、80 |
|
母線額定峰值耐受電流 |
kA/0.1s |
105、176 |
|
輔助電路額定電壓 |
V |
AC230、400;DC110、220 |
|
工頻試驗電壓 |
V/5s |
2500 |
|
V/5s |
1760 |
||
防護等級 |
|
IP30、IP40 |
|
母線 |
三相四線制 |
|
A、B、C、PEN |
三相五線制 |
|
A、B、C、PE、N |
輔助電路方案 GCS輔助電路圖冊共有輔助電路方案120個,分上下兩冊。上冊《交流操作部分》共分63個方案,下冊《直流操作部分》共57個方案。直流操作部分的輔助電路方案,主要用于發電廠變電站的低壓廠(所)用系統。適用于200MW及以下和300MW及以上容量機組低壓廠用系統,工作(備用)電源進線,電源饋線和電動機饋線的一般控制方式。交流操作部分的輔助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。有6種適用于雙電源操作控制的組合方案。并設有操作電氣聯鎖備用投、自復等控制電路,工程設計中可以直接采用。直流控制電源為直流220V或11OV,交流控制電源為交流400V或230V,由抽屜單元組成的成套柜。230V控制電源引自本柜內專設控制變壓器供電的公用控制電源,公用控制電源采用不接地方式控制變壓器,留有24V電源供需要使用弱電信號燈時采用。電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編制說明》。
|
|
母線 為提高母線動熱穩定能力和改善接觸面的溫升,裝置全部采用TMY-T2系列硬銅排,銅排表面采用先進的氧化處理工藝,優于傳統的鍍錫工藝。 a、水平母線置于柜后部母線隔室內,2500A以上為上下雙層布置,2500A以下為單層布置,每相由4條或2條母排組成,大大提高了母線的短路強度。開關設備水平母線銅母線排選用(見下表)。
|
垂直母線
用于抽屜的垂直母線采用“L”形硬銅搪錫母線。L形母線規格:(高50x厚5)+(底30x厚5)額定電流1000A。
中性接地母線:采用硬銅排。貫通水平中性接地線(PEN)或接地+中性線(PE+N)規格(見下表)
|
|
|
注:裝置內垂直PEN線或PE+N線的規格全部選用40x5mm
1、開關設備的主構架采用C型材,構架采用拼裝結構形式。主構架上均有安裝模數孔E=20mm。
2、開關設備各功能室嚴格分開,其隔室主要分為功能單元、母線室、電纜室,名單元的功能相對獨立。

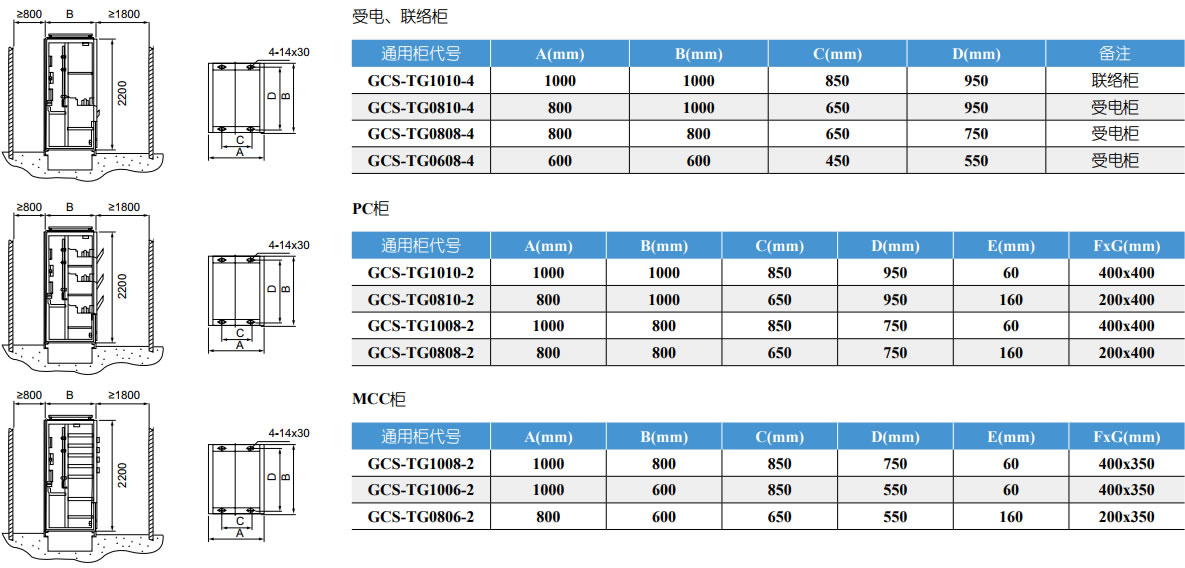

3、開關設備柜體的尺寸系列表如下
高 mm |
寬 mm |
深 mm |
2200 |
600、800、1000 |
600、800、1000 |
4、功能單元 a、抽屜層高的模數為160m。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺 寸系列。單元回路額定電流400A及以下。 b、抽屜改動在高度尺寸上變化,其寬度、深度尺寸不變。相同功能單元的抽屜具 有良好的互換性。 c、每臺MCC柜最多能安裝11個一單元的抽屜或22個單元的抽屜。其中一單元以上 抽屜采用多功能板。 d、抽屜進出線根據電流大小不同片數的同一規格片式結構的接插件。 e、單元抽屜與電纜室的轉接采用背板式結構ZJ一2型轉接件。 f、一單元及以上抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。 g、抽屜面板具有分、合、試驗、抽出等位置明顯標志。 h、抽屜單元設有機械聯鎖裝置。 5、饋線柜和電動機控制柜設有專用的電纜隔室,功能單元室與電纜的使用可靠 性,又極大地方便了用戶對電纜的安裝與維修。電纜隔室有二個寬度尺寸240mm 和440mm可供選用,視電纜數量、截面和用戶對安裝維修方便的要求而定。 6、考慮到干式變壓器使用的普通性、安全性和油浸變壓器的經濟性,裝置既可以 方便地與干式變壓器組成一個組列,也可以與油浸變壓器低壓母線方便連接。 7、以抽屜為主體,同時具有抽出式和固定分隔,可以混合組合,任意選用。 8、開關設備有三相五線制和三相四線制設計,設計部門和用戶可以方便地選用 PE+N或PEN方式。 9、柜體的防護等級為IP30、IP40,也可以按用戶需要特殊制作。 |
訂貨時應提供下列資料:
產品的全型號(包括主電路方案號和輔助電路方案號); 柜內元器件清單;
主電路系統組合順序圖; 電路中電壓、電流、時間等整定參數;
柜體平面布置圖; 與產品正常使用不符的其它特殊要求。
輔助電路電氣原理圖;
