箱式變電站
PRODUCT

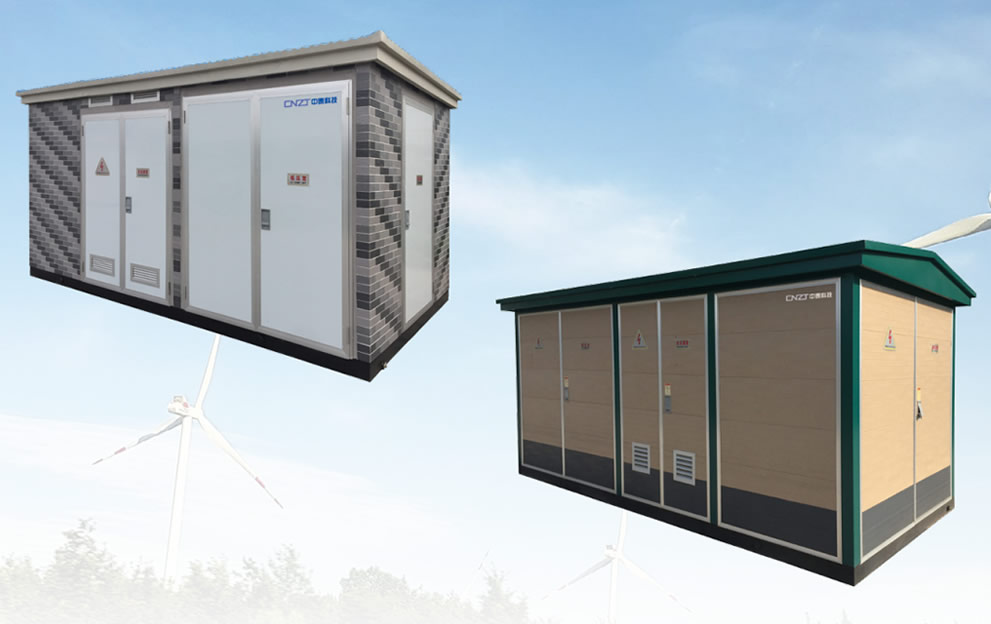

YB□-12/0.4 預裝式變電站(歐式)



概述

YB□-12/0.4預裝式變電站,是將高壓電器設備、變壓器、低壓電器設備等組隔成緊湊型成套配電裝置,俗稱歐式箱變,用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所,作配電系統中接受和分配電能之用。


YB□-12/0.4預裝式變電站,具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5,大大減少了設計工作量及施工量,減少了建設費用。在配電系統中,可用于環網配電系統,也可用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。


YB□-12/0.4預裝式變電站符合GB/T17467-2010《高壓/低壓預裝式變電站》的標準。外殼材質可根據用戶需求選用非金屬,復合板或鋼板。

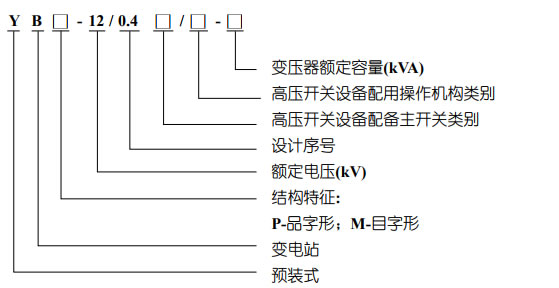

型號含義



正常使用條件

● 海拔高度:不超過2000m;

● 環境溫度:上限+40℃,下限-5℃;

● 相對濕度:日平均值不大于85%(+25℃時);

● 地震烈度:沒有劇烈震動和顛簸及垂直傾斜不超過5°的場所;

● 環境條件:沒有爆炸危險的場所。

注:超出上述正常使用條件時,用戶可與制造廠協商確定。


主要技術參數

整機參數

序號

名稱

單位

高壓電器

變壓器

低壓電器

1

額定電壓

kV

7.2/12

6/0.4、10/0.4

0.4

2

額定容量

kVA



目字型 : 200~1250



品字型 : 50~400

3

額定電流

A

200~630



100~3000

4

額定開斷電流

A

負荷開關 400~630A



15~63

kA

組合電器取決于熔斷器

5

額定短時耐受電流 (  )

kA

20x(2)

200~400kVA

15x1

12.5x(4)

400kVA

30x1

6

額定峰值耐受電流

kA

31.5、50

200~400kVA

30

400kVA

63

7

額定關合電流

kA

31.5、50





8

1min 工頻耐受電壓

kV

相對地及相同 32、42

油浸 : 35/5min

≤ 300V 時 2kV

隔離斷口 38、48

干式 : 28/5min

300, 660V 時 2.5kV

9

雷電沖擊

kV

相對地及相同 60、75

75



隔離斷口 75、85

75



10

噪聲水平

dB



油浸 : <55





干式 : <65



11

防護等級

IP33

12

外形尺寸

根據所選變壓器容量和形式,選定不同的外形尺寸



結構

本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成,分成三個功能 隔室,即高壓室、變壓器室和低壓室,高、低壓室功能齊全。高壓側一次供電系 統,可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓 計量元件,滿足高壓計量的要求。變壓器室可選擇S11、S13以及其他低損耗油浸式變壓器和干式變壓器;變壓器室設有自起動強迫風冷系統及照明系統,低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案,有動力配電、 照明配電、無功功率補償、電能計量和電量測量等多種功能,滿足用戶的不同要 求,并方便用戶的供電管理和提高供電質量。

高壓室結構緊湊合理、并具有全面防誤操作聯鎖功能。變壓器在用戶有要求時,可設有軌道能方便地從變壓器室兩側大門進出。各室均有自動照明裝置,另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行安全可靠、操作維護方便。

采用自然通用和強迫通風兩種方式、使通風冷卻良好。變壓器室和低壓室均 有通風道,排風扇有溫控裝置,按整定溫度能自動啟動和關閉,保證變壓器滿負荷運行。

箱體結構為全組裝結構。采用特種鋼板或鋁合金板制作,經靜電噴涂而成,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。



結構形式

箱變沉箱采用優質鋼板彎制加工,不采用傳統的角鋼及槽鋼。結構剛性好,強度高。沉箱兩側連梁上設計有吊裝軸及加強結構。沉箱是一個下部全封閉體,經多道工序防腐處理并經嚴格測試,埋入地下保證20年無滲漏發生。

殼體采用抗腐蝕的電鍍鋅板或敷鋁鋅板,經數控機床加工,確保各種連接尺寸精確無誤,并經過防護達20年的粉末噴涂處理。每扇門的下方都裝有可使門實現120角定位支撐裝置,配以工藝考究,美觀耐用的專用鑄鋁手柄型鎖具,整體上給人以小巧、緊湊、堅固耐用且耳目一新的感覺。

頂蓋選用敷鋁鋅板材,加工成型后配以防溫隔熱材料。頂面可粘貼與周?chē)h(huán)境協調一致的各種風格的廣告畫,美觀大方,可應用于各種高檔住宅小區及廣場等要求較高的場所。

箱體采用自然通風,也可加裝強制通風設備。門板內側對應百葉窗的位置上裝有防塵裝置。內部可形成良好的通風效果,變壓器產生的熱量可被順利的帶走,防止溫升過高。
