HXGN□-12 箱型交流金屬封閉開關設備

概述

HXGN□-12箱型交流金屬封閉開關設備(簡稱環網柜)適用于交流50Hz、10kV的網絡(luò )作為開斷負荷和短路及關合短路電流用。本環網柜配手動、電動彈簧機構來操作負荷開關、接地開關和隔離開關配用手動操作機構。本環網柜成套性強、體積小、無火災和爆炸危險,具有可靠五防功能。

正常使用環境

環境溫度:-25℃~+40℃;

海拔高度:不超過1000m(超過1000m時可與我公司技術部協商生產);

空氣相對濕度:日平均值不大于95%,月平均值不大于90%;

地震烈度:不超過8;

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

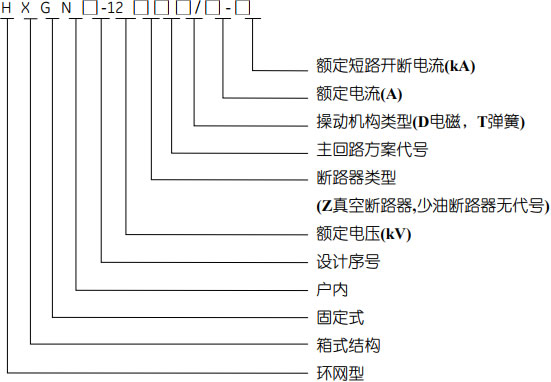

型號含義



真空斷路器主要技術參數

序號

名稱

單位

數值

1

額定電壓

kV

12

2

額定頻率

HZ

50

3

主母線額定電流 / 熔斷器最大額定電流

A

630,125

4

主回路、接地回路額定短時耐受電流

kA/s

20,3

5

主回路、接地回路額定峰值耐受電流

kA

50

6

主回路、接地回路額定短路關合電流

kA

50

7

負荷開關滿容量開斷數

100

8

熔斷器開斷電流

kA

31.5,40

9

額定閉環開斷電流

A

630

10

額定轉移電流

A

1600

11

機械壽命

2000

12

1min 工頻耐壓(峰值)相對、對地 / 隔離斷口

kV

42,48

13

雷電沖擊耐受電壓(峰值)相間對地 / 隔離斷口

kV

75,85

14

二次回路 1min 工頻耐壓

kV

2

15

防護等級



IP3X

外形尺寸

序號

名稱

單位

數值

1

斷路器柜寬

mm

750

2

其它柜寬

mm

375,500

3

mm

1435,1600,1850

4

mm

980,900

5

繼電器箱高

mm

450



功能及特點

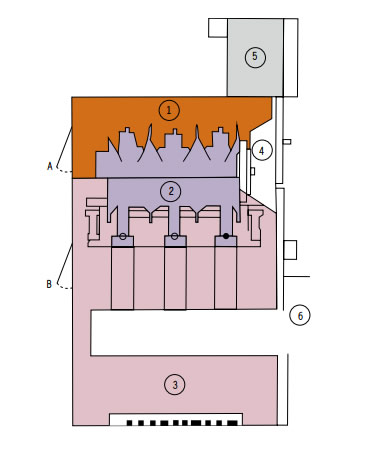

柜體結構

環網柜體采用2mm厚敷鋁鋅板(或冷軋板噴塑后)鉚接成型,柜后設有二處壓力釋放孔,其一是針對電纜室另一個針對負荷開關/母線室。此結構能夠最大限地保

障人身安裝和運行設備的可靠。

● 各間隔小室

○ 母線室

母線室位于柜的頂部并連接相鄰開關柜。

○ 負荷開關是獨立單元,內部充以SF6氣體。

○ 電纜室

大約75%空間是用于電纜連接、熔斷器、接地開關和CT、PT安裝。

○ 機構小室與聯鎖

小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。

○ 繼電器箱

繼電器箱在柜的頂部是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單兀。

○ 斷路器室

一個真空斷路器置于上隔離開關之下或下隔離至上。

● 壓力釋放

○ 上面的壓力釋放

上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。

○ 下面的壓力釋放

下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。

● FLN36-12/630 負荷開關

FLN36型負荷開關為雙斷點、旋轉式動觸頭,以SF6氣體為滅弧介質,動靜觸頭 置于加強結構的模鑄環氧樹脂外殼中。在操作軸引出端是一個透明的熱壓成型的 塑料端蓋,透過端蓋可以觀察狀態。

每個開關充以1.4帕氣壓的SF6氣體后是永久密封的(SFL意“永遠密封”),用 氦檢測器可以檢 有無氣體滲漏。

開關垂直或水平安裝不限,在單元式柜內,典型的安裝方式是在電纜室和母線室 之間置一鋼隔板,水平安裝。

這種安裝方式將開關外殼封在接地的鋼板內并將母線與電纜接頭之間相隔離,以 符合運行維護的最嚴格安全要求。

假若內部發生燃弧,在外殼后部有一個結構薄弱點,它將補沖開,把電弧氣體導 出開關之外,隨后柜上面的泄弧活門被沖開并將 過壓氣體導向柜外。
